Свайный ростверк или обвязочная балка - это железная или железобетонная конструкция, которая объединяет все верхние части свай фундамента. Верхние части также называются оголовками свай.
Назначений у ростверка несколько:
- на его поверхность устанавливается сам дом;
- обеспечивается равномерное распределение нагрузки дома на все сваи;
- связываются все сваи воедино, что обеспечивает более надежное стояние фундамента.
Следует отметить, что на свайный ростверк можно устанавливать относительно нетяжелые дома в один-два, максимум в 3 этажа. Как правило, такие дома выполнены из бруса, сруба или панелей.

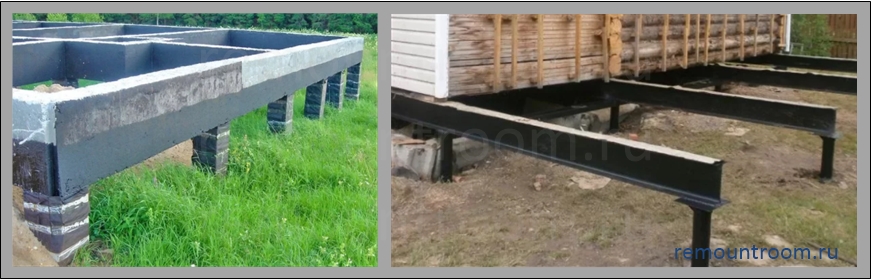

В зависимости от используемых материалов различают два вида ростверков: бетонные и металлические. Бетонные ростверки способны выдерживать более тяжелую нагрузку. Металлические ростверки быстро устанавливаются, но их срок службы меньше из-за коррозии материала.
По своей сути бетонные ростверки схожи с ленточным фундаментом, только для ленточного фундамента роль опалубки выполняет траншея в земле, а для создания бетонного ростверка необходимо возводить деревянную опалубку.
Также, создание бетонного свайного ростверка обойдется дороже, чем монтаж ленточного фундамента, поэтому калькуляцию материалов необходимо составить заранее. Однако, на свайный ростверк не действуют силы пучения, поэтому такой фундамент является более устойчивым, по сравнению с ленточным.

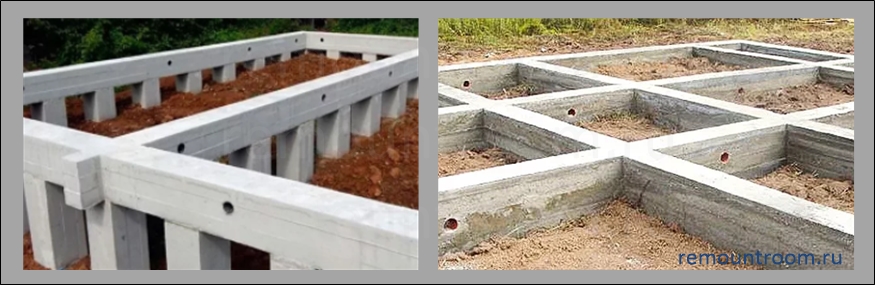

Бетонный ростверк
Бетонный ростверк схож с ленточным фундаментом, но, как правило, ростверк находится или непосредственно на земле, или на некотором возвышении от нее. Чаще всего используется возвышенный ростверк. Уровень возвышения зависит от исходных условий участка. Если участок ровный и не заболоченный, то такое возвышение в среднем составляет 20-30 см.
Размеры бетонного ростверка следующие:
- ширина на 20-30% больше, чем ширина стены устанавливаемого дома;
- высота (именно ростверка, а не его возвышения над землей): для одноэтажного дома - 30 см, для двухэтажного - 40 см, для трехэтажного – 50 см.
Бетонный ростверк зарекомендовал себя как надежная, проверенная годами конструкция. Его срок службы при правильном монтаже и эксплуатации практически неограничен. Однако к основному неудобству при его создании можно отнести то, что бетон долго сохнет (около месяца). В течение этого времени никакие строительные работы проводить невозможно. Также, при создании такого ростверка необходимо правильно уплотнять заливаемый бетон.
Чтобы создать бетонный ростверк, необходимо смонтировать для него опалубку и армированный каркас. Об этом более подробно речь пойдет далее.
Опалубка для ростверка
Опалубка - это временная деревянная конструкция напоминающая желоб, в который устанавливается арматура и заливается бетон. Она необходима для придания нужной формы бетону в момент его высыхания и затвердевания.
Опалубка для ростверка создается из досок или фанеры, материал сколачивается между собой гвоздями или крепится саморезами. После окончательного застывания бетона опалубка снимается. Деревянный материал можно использовать несколько раз.

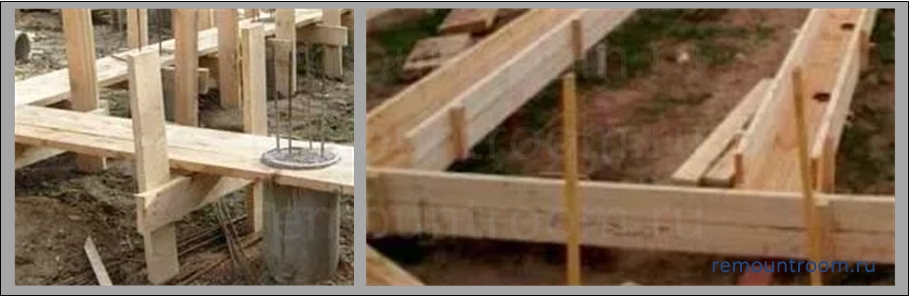

В зависимости от выбранной высоты ростверка, опалубка может располагаться как на земле, так и на возвышении. Для фиксации опалубки используются распорные деревянные бруски. Создавать опалубку и распорные бруски необходимо таким образом, чтобы они смогли выдержать вес заливаемого бетона и арматурный каркас ростверка.
Если опалубка возвышенная, то она состоит из нижней части и двух боковых стенок. Боковые стенки создаются из цельных листов фанеры или досок, а в нижней части опалубки проделываются отверстия под сваи. Далее нижняя часть опалубки надевается на сваи, причем проделанные отверстия должны быть под размер сваи, а если получился зазор, то его необходимо заделать с помощью деревянных пластин таким образом, чтобы через щели не вытекал сырой бетон. Также, чтобы дерево не высасывало воду из бетона, желательно постелить на опалубку полиэтиленовую пленку.
Оголовки свай должны выступать из нижней части опалубки на 15-20 см. Эту часть сваи нужно отбить от бетона молотком таким образом, чтобы выступала арматура. Стержни арматуры загнуть параллельно земле и прижать к дну опалубки. Следующий этап – армирование ростверка.
Армирование ростверка
Армирование ростверка – это процесс создания железной или композитной конструкции, которую в дальнейшем помещают внутрь деревянной опалубки. Армирование предназначено для придания ростверку прочности и одновременно с этим гибкости. Гибкость необходима для устойчивости ростверка к вибрации.
При создании конструкции из арматуры лучше использовать стальные прутья, а не композитные, так как композитные имеют низкую адгезию с бетоном.
Оптимальный диаметр используемых прутьев составляет 10-14 мм. Желательно, чтобы длина прутьев была равна длине стены дома. Если прут короче стены, то допускается наращивание методом сваривания вместе двух (или более) прутов.

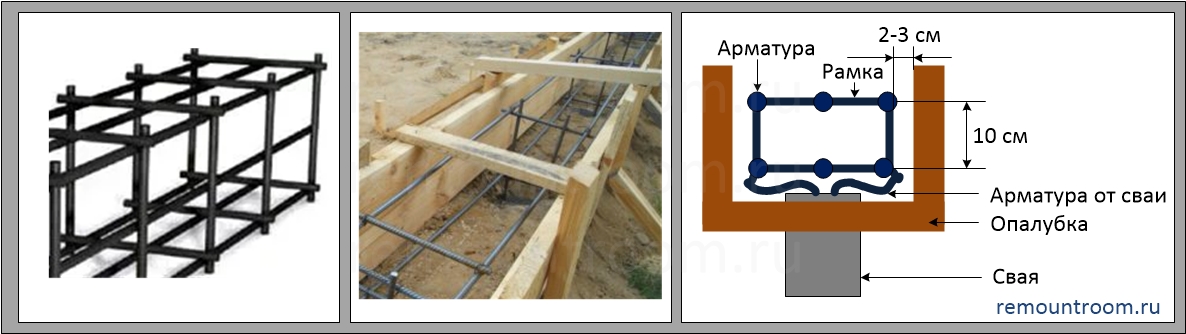

Каркас из арматуры формируется следующим образом:
- расстояние от внешних прутьев арматуры до стенок опалубки должно быть 2-3 см;
- стержни арматуры располагаются друг от друга на расстоянии 10 см;
- все стержни крепятся между собой с помощью рамки, расстояние между рамками составляет 20 см. Рамка выполнена из той же арматуры;
- все соединения арматуры между собой должны быть сварными.
- созданный каркас необходимо надежно зафиксировать (приварить к арматуре, выступающей из свай). Это делается для того, чтобы в момент заливки бетона каркас не съехал.

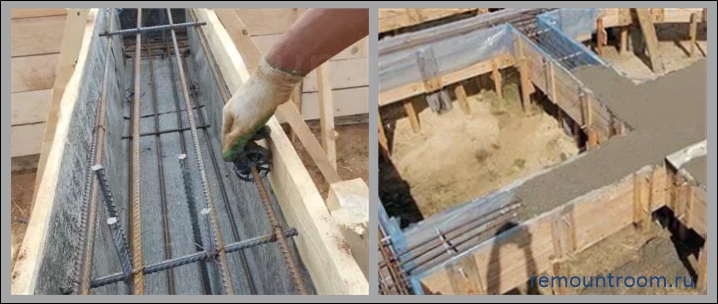

После установки арматурного каркаса внутрь опалубки, производится залива бетона.

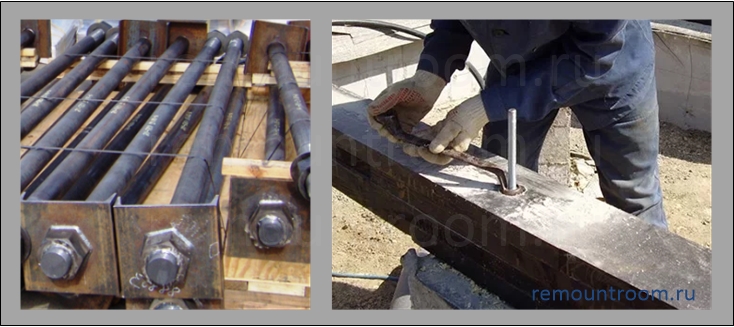

Стены дома будут крепиться к ростверку с помощью специальных фундаментных болтов. После заливки бетона в его верхнюю часть погружаются фундаментные болты с шагом 0.5 м. Если длина ростверка на определенном участке менее 0.5 м, то болтов должно быть 2.
После застывания бетона на ростверк кладется специально подготовленная деревянная балка. Подготовка балки заключается в том, что в ней высверливаются отверстия под стержни фундаментных болтов.
На ростверк укладывается гидроизоляция (рубероид). Балка вдевается в торчащие стержни болтов, сверху накидывается контргайка и вся эта конструкция затягивается гайками. Все, деревянная балка надежно привинчена к ростверку.
Металлический ростверк

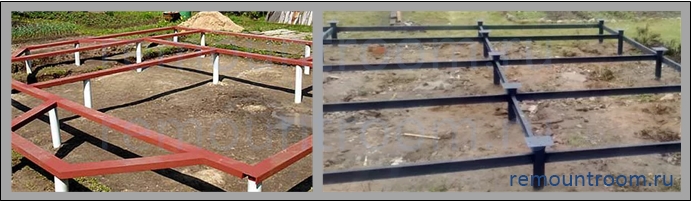

Металлическим ростверком сваи обвязываются значительно быстрее, по сравнению с железобетонным аналогом. К тому же металлическая конструкция обладает меньшей стоимостью и весом. Такой ростверк крепится к железным сваям при помощи сварки.

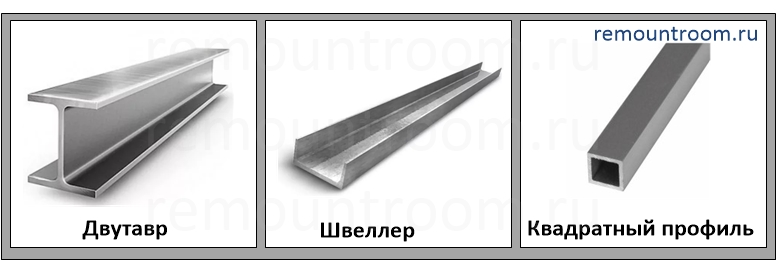

Металлический ростверк создается с помощью металлопроката. С помощью такой обработки металла получаются разные формы балок:
- двутавр;
- швеллер;
- квадратный профиль.
Двутавр – это металлическая балка, напоминающая в сечении букву «Н». Такая балка в 30 раз жестче и в 7 раз прочнее квадратного профиля. Однако за повышенную жесткость и прочность приходится платить дополнительным весом: без специальной техники такую балку не поставить на сваи.
Далее представлены балки, вес которых значительно меньше чем у двутавра.
Швеллер – металлическая балка, напоминающая в сечении букву «П».
Квадратный профиль – это труба с сечением в форме куба.
В качестве ростверка для одноэтажных строений пригодны швеллер и квадратный профиль, для двухэтажных домов – двутавр.
Основной недостаток металлического ростверка – это его подверженность коррозии. Поэтому, после того, как материал разрезан на части нужной длинны и готовы к установке на сваи, эти части необходимо покрыть антикоррозийными составами. После приваривания проката к сваям швы в местах соединения также покрываются защитными составами.
